DXP2004 SP2中设置差分线走线，由于版本较老，很多功能不够强大，这个就是其中一条。

不过可以按照这样步骤进行：

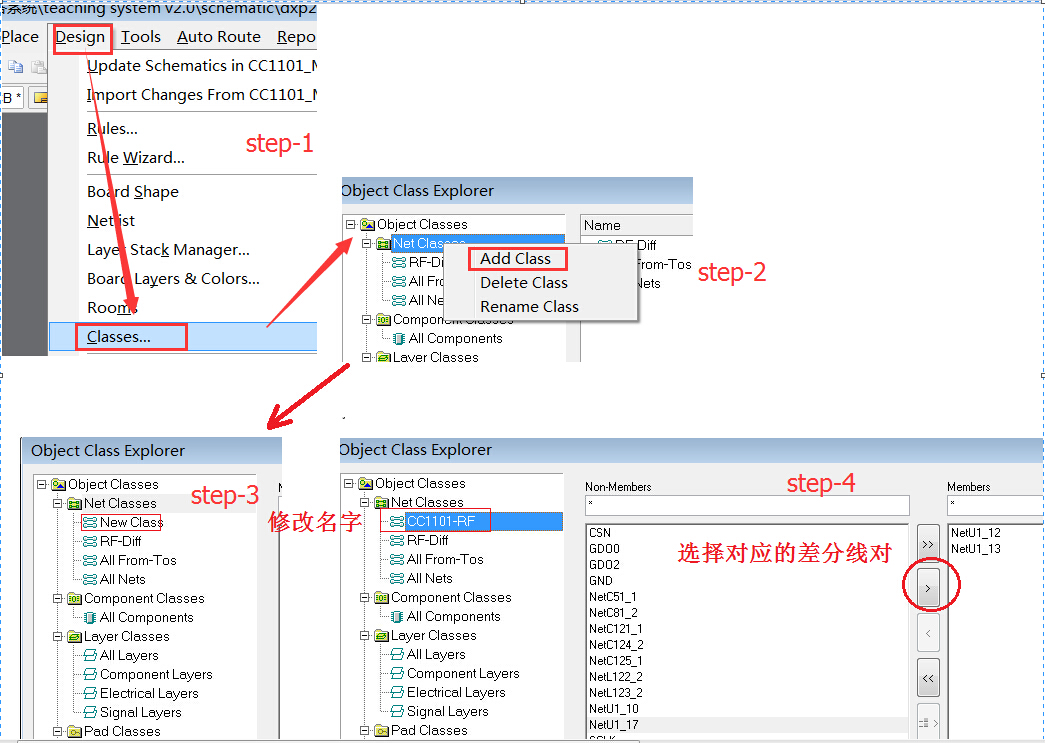

1、先设置net-classes，将差分对设置为同一个net-class；

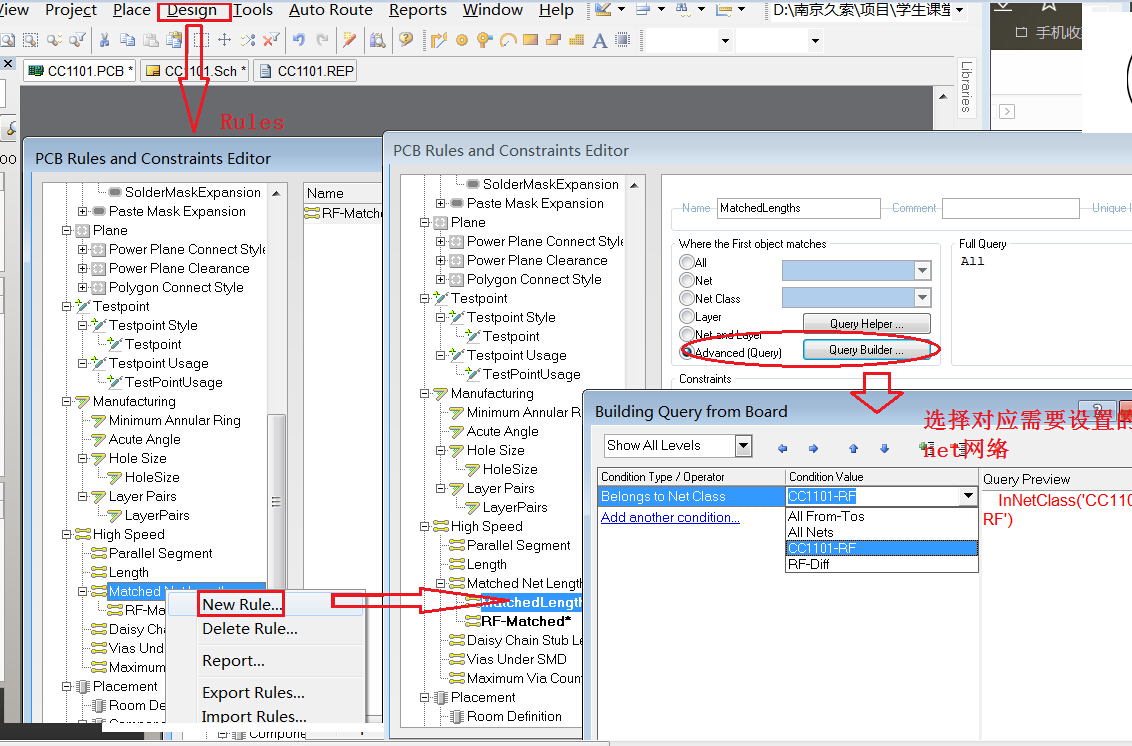

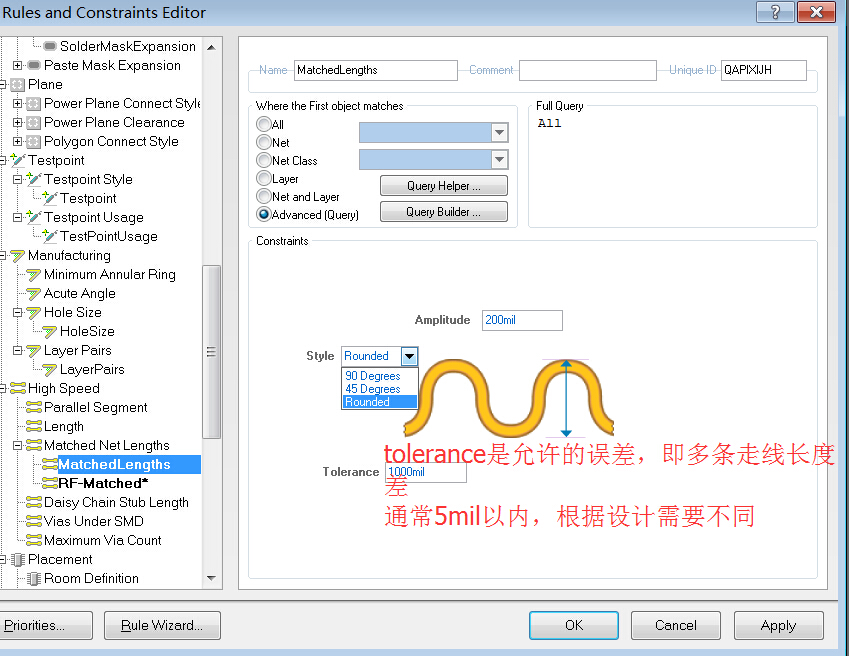

2、设置高速走线的走线需求，蛇形线或是其它类型的走线。

3、差分信号不能差分对同时走线，没有高版本软件灵活，需要手动走线，然后利用优化net-length来进行检查
